Entzerrerschaltungen



Berechnungsgrundlagen von Entzerrerschaltungen im Frequenzbereich


Auf der vorhergehenden Seite Aktive Bessel-Frequenzweiche stößt man immer wieder auf 3 verschiedene Arten von Entzerrerschaltungen:
1) Baßentzerrung (Tieftonentzerrung)
2) Hochtonentzerrung: Erforderlich in Sonderfällen
3) Laufzeitentzerrung: Bei High-End-Systemen

Ich kann mir vor allem 2 Entzerrungsmöglichkeiten im FB (Frequenzbereich) vorstellen:
a) Entzerrungen mittels Resonanzüberhöhung
b) Entzerrungen mittels einer "Treppen- oder Stufenfunktion"
Befassen wir uns noch kurz mit den Fällen 1) und 2):

zu 1a) Baßentzerrung mittels Resonanzüberhöhung (Literatur: Linearverstärker; Gerd Harms; Vogel-Verlag;
ISBN 3-8023-0592-2; 2. Auflage; 1980):

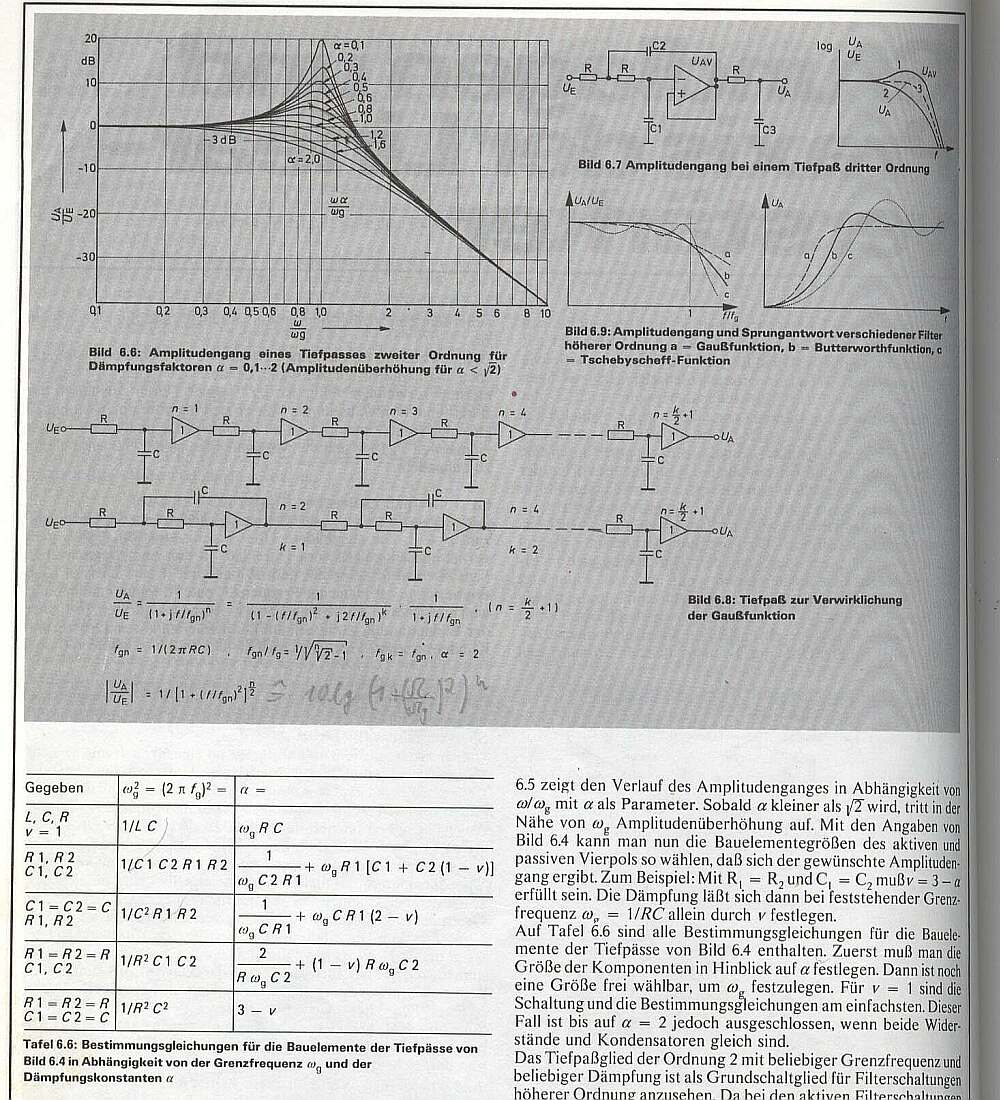

In Bild 6.6 erkennt man die Wirkungsweise:

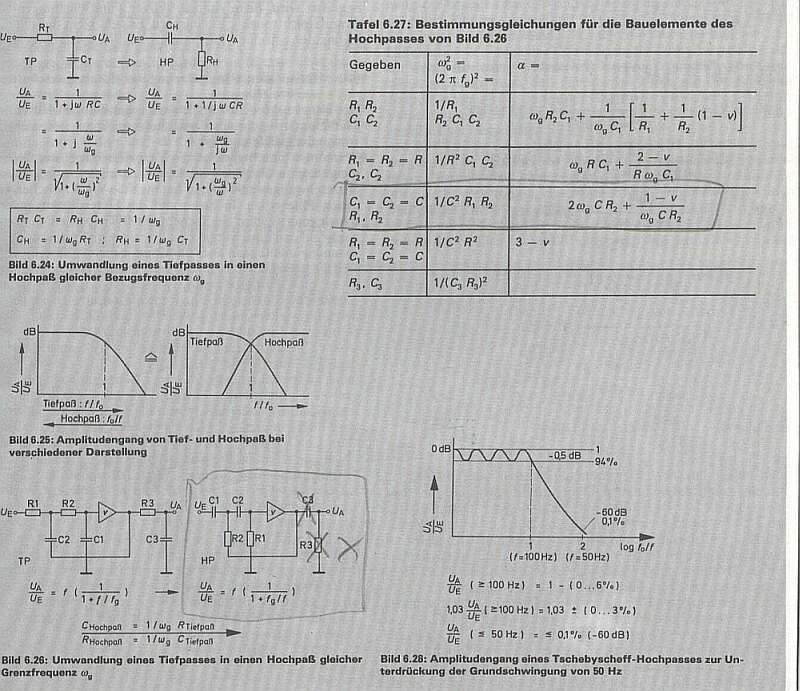

- Einsatz im Baßbereich durch eine Hochpaßschaltung wie in Bild 6.26 mit den hand-markierten Gleichungen aus Tafel 6.27 formt die TP-Amplitudengänge in HP um; zusätzlicher Vorteil: Schutz im Baßberech vor Gleichspannungen!

Vorgehen:
- Realisierung des Frequenzganges des Baß-LS (Datenblatt, elektrische Impedanz-Analyse, Schallpegelmesser)
- besonders geeignet: Geschlossene LS-Box
- Erweiterung der unteren Grenzfrequenz durch Wahl der entsprechenden Anhebung gemäß Bild 6.6
- Bestimmung der Schaltung gemäß Bild 6.26 und Berechnung nach Tafel 6.27; v = 1
- geeignet bis einer Anhebung von ca. 5-6 dB (α=0,5-0,6; entspricht ca. 4-fachem Leistungsbedarf!), d. h. Erweiterung von ca. 0,5 Oktaven nach unten
- Einsatz wie in Bild 6.6 für den HT-Bereich ungeeignet: Stark verschlechtertes Einschwingverhalten!

zu 2b) Hochtonentzerrung mittels Stufenfunktion (Eigenentwicklung):
- für MT-LS oder Breitband-LS, die "schnell genug" für den HT-Bereich sind (wie z. B. Infinity EMIM)
- keine Frequenzbegrenzung im HT-Bereich (Einschwingverhalten!)
- für behutsame Korrekturen bis ca. 6dB bei 20kHz (Stabilitätsaspekte, auch für den HT-Verstärker in Verbindung mit Kabeln)

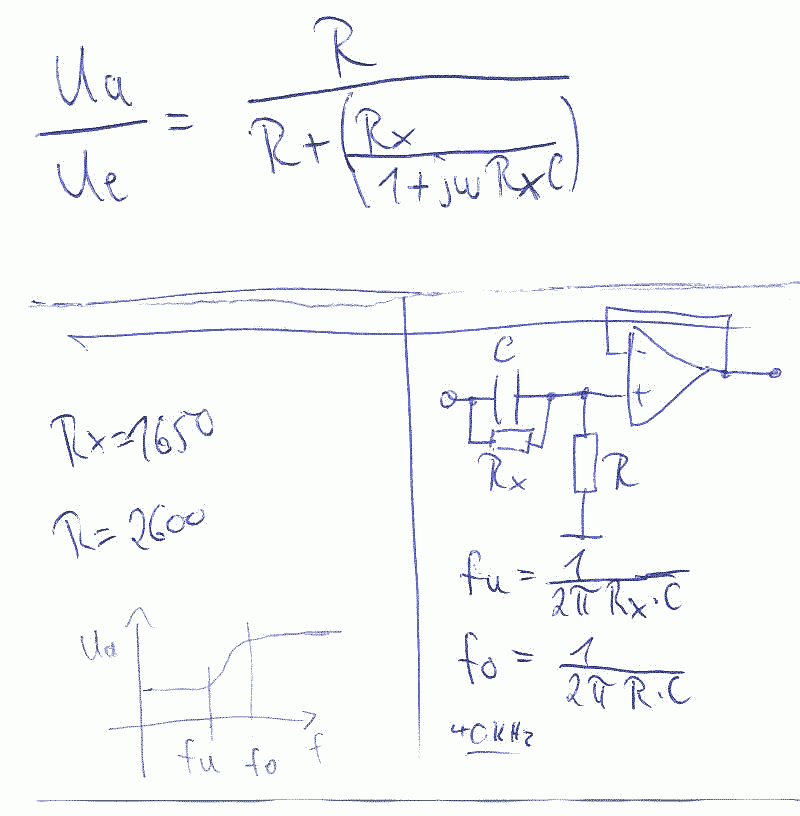

- Handgeschriebene Berechnungsformeln und Schaltungsskizze: Die Widerstände zur Optimierung veränderlich ausführen (Spindeltrimmer).




Ich wünsche Ihnen, daß Sie kleine Schwächen Ihrer Traumchassis mit diesen Entzerrerschaltungen zu Ihrer Begeisterung ausgleichen können!
